? ? ? ?隨著環保意識的日益增強，新能源汽車作為綠色出行方式正受到越來越多人的青睞。其中，動力電池包作為新能源汽車的關鍵部件，其性能直接關系到車輛的行駛里程和壽命。而動力電池包是由千百個電芯組成整體，在新能源電動車使用過程中，隨著充放電循環的次數增加，各個電芯的差異會逐漸放大，電池組包的實際容量取決于容量最小的那顆電芯容量，電芯容量差會直接影響繼航里程。
? ? ? ?由于電池包自帶的均衡系統效率低、效果不佳，所以很難滿足電池均衡的需求。因此，維修人員都傾向于使用電池均衡儀來維護電池性能，提高電池組實際容量。
? ? ? ?電池均衡的意義就是利用電力電子技術，使鋰離子電池單體電壓或電池組電壓偏差保持在預期的范圍內，從而保證每個單體電池在正常的使用時保持相同狀態，以避免過充、過放的發生。

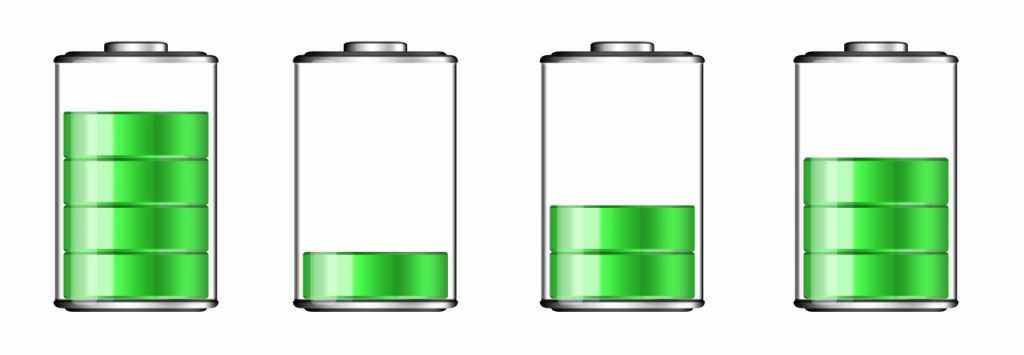

? ? ? ?電池包是由多個單體電芯組成的，由于電池的制作工藝、制作材料、工作環境的不同，電池包內部的單體電池存在不一致性，動力電池的不一致性指的是容量、電阻、電壓的不一致性。不一致性最直觀就體現在電池的電壓不同。

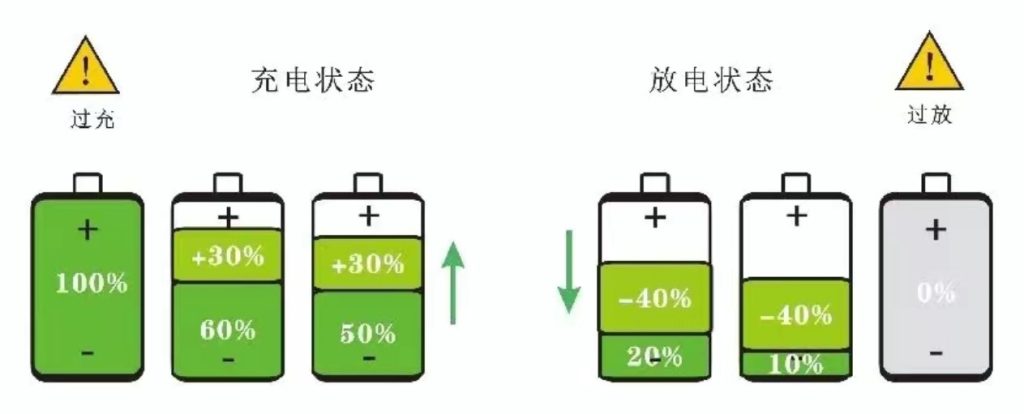

? ? ? ?電池包充放電由BMS控制，假設電池包某個單體電芯的SOC高于其他單體，在充電過程中這哥單體電芯就會率先充滿，其他單體電芯即使沒有達到額定容量，也會停止充電；
? ? ? ?同理假設負載過程中某節電池的SOC低于其他單體，它在放電過程中會首先達到放電的截止電壓，其他單體電池即使還有剩余容量也無法釋放。電池包內的電芯充放電遵循“木桶理論”，其最高/最低截止電壓都是由最先達到截止電壓的電芯去控制的，所以想要提高電池包的有效容量，提升新能源汽車的續航里程，就必須要做均衡。
? ? ? ?電池均衡一般分為被動均衡、主動均衡兩種。
主動均衡方法：
? ? ? ?主動均衡技術通過精確控制各電池單體的充放電過程來實現均衡。
被動均衡方法：
? ? ? ?被動均衡技術利用外部電阻或?qū)ｉT放電裝置，消耗掉多余的能量。
? ? ? ?現在市面上的部分電池有被動均衡功能，即BMS自帶的均衡功能。但若電芯的壓差過大（0.3-0.5V），此時被動均衡的效果微乎其微，就需要使用維護設備來控制各單體電池的充放電來實現均衡，并且主動均衡有均衡速度快、均衡效果好、能量利用率高等優點。
? ? ? ?針對于不同的均衡場景，要使用合適的維護設備，以由12個磷酸鐵鋰電池組成的一個電池模組示例，來模擬電池均衡場景。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.295 | 3.296 | 3.295 | 3.293 | 3.294 | 3.187 | 3.293 | 3.294 | 3.296 | 3.295 | 3.294 | 3.292 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.295 | 3.296 | 3.295 | 3.293 | 3.294 | 3.187 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.293 | 3.294 | 3.296 | 3.295 | 3.294 | 3.292 |
?

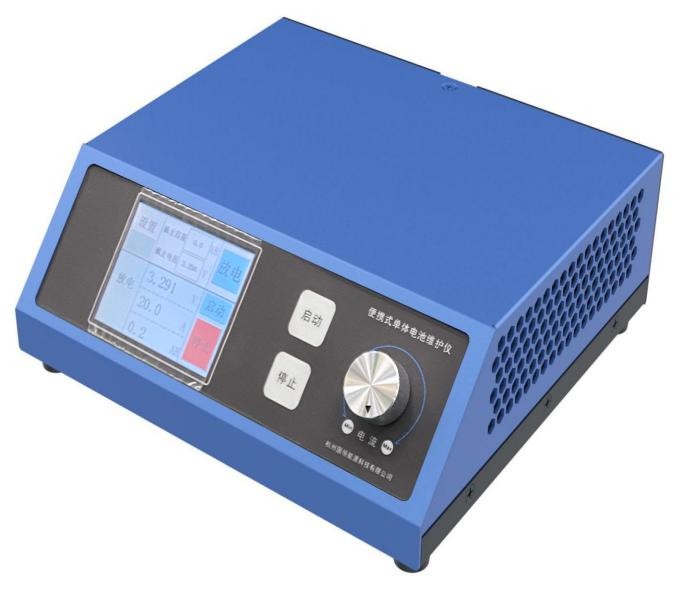

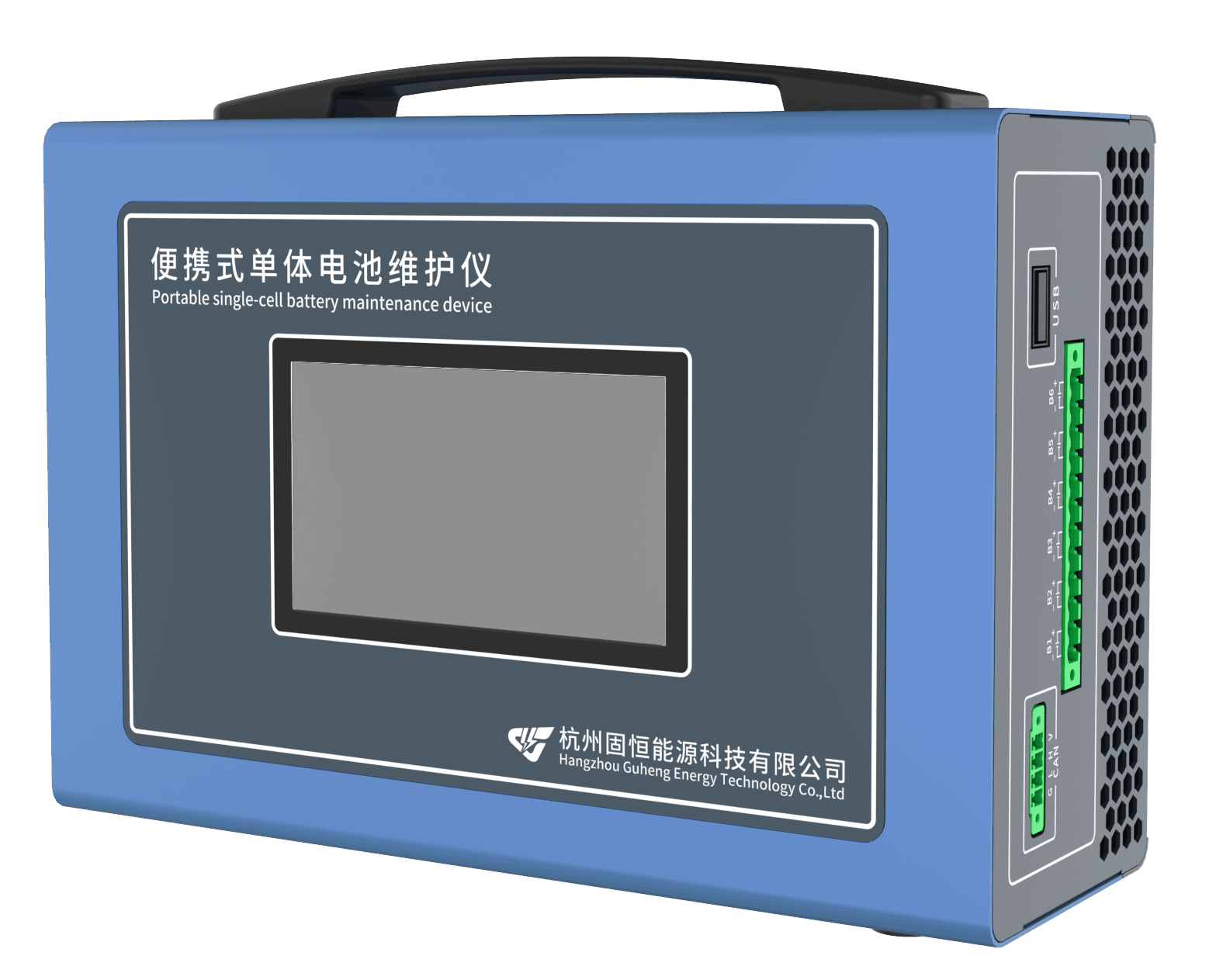

? ? ? ?該模組的6號電芯電壓遠小于其他電芯，若一個模組內的某個電芯相較于其他電芯有很大壓差，可以使用單體充放電維護儀，將該單體電芯充電到和其他電芯接近的電壓（3.294V），維護后的效果如下：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.295 | 3.296 | 3.295 | 3.293 | 3.294 | 3.294 | 3.293 | 3.294 | 3.296 | 3.295 | 3.294 | 3.292 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.295 | 3.296 | 3.295 | 3.293 | 3.294 | 3.294 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.293 | 3.294 | 3.296 | 3.295 | 3.294 | 3.292 |
? ? ? ?此時該模組的各電芯壓差在5mv以內，壓差大的問題就很好的解決了，如果想要壓差更小，可以使用均衡維護儀做均衡維護。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.334 | 3.219 | 3.323 | 3.291 | 3.276 | 3.269 | 3.194 | 3.287 | 3.179 | 3.184 | 3.211 | 3.302 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.334 | 3.219 | 3.323 | 3.291 | 3.276 | 3.269 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.194 | 3.287 | 3.179 | 3.184 | 3.211 | 3.302 |

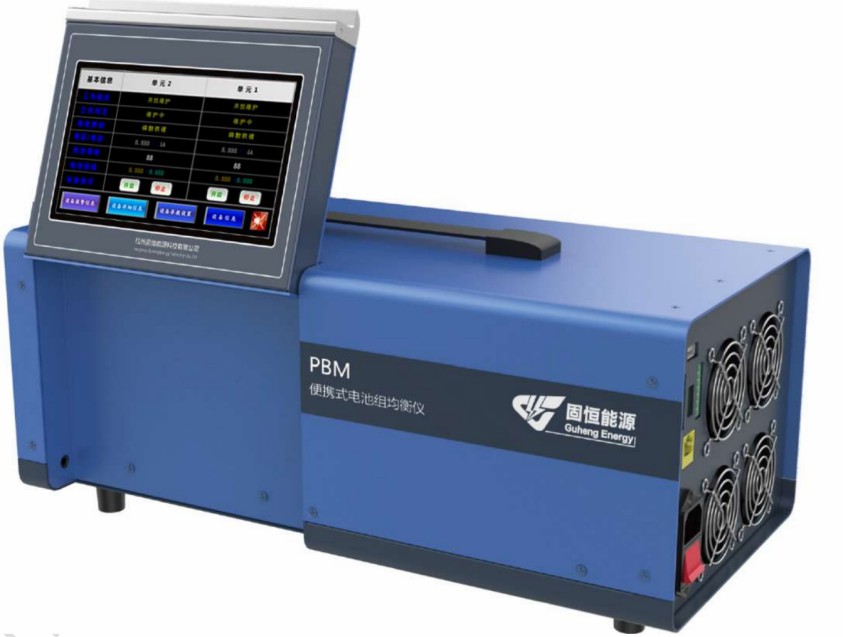

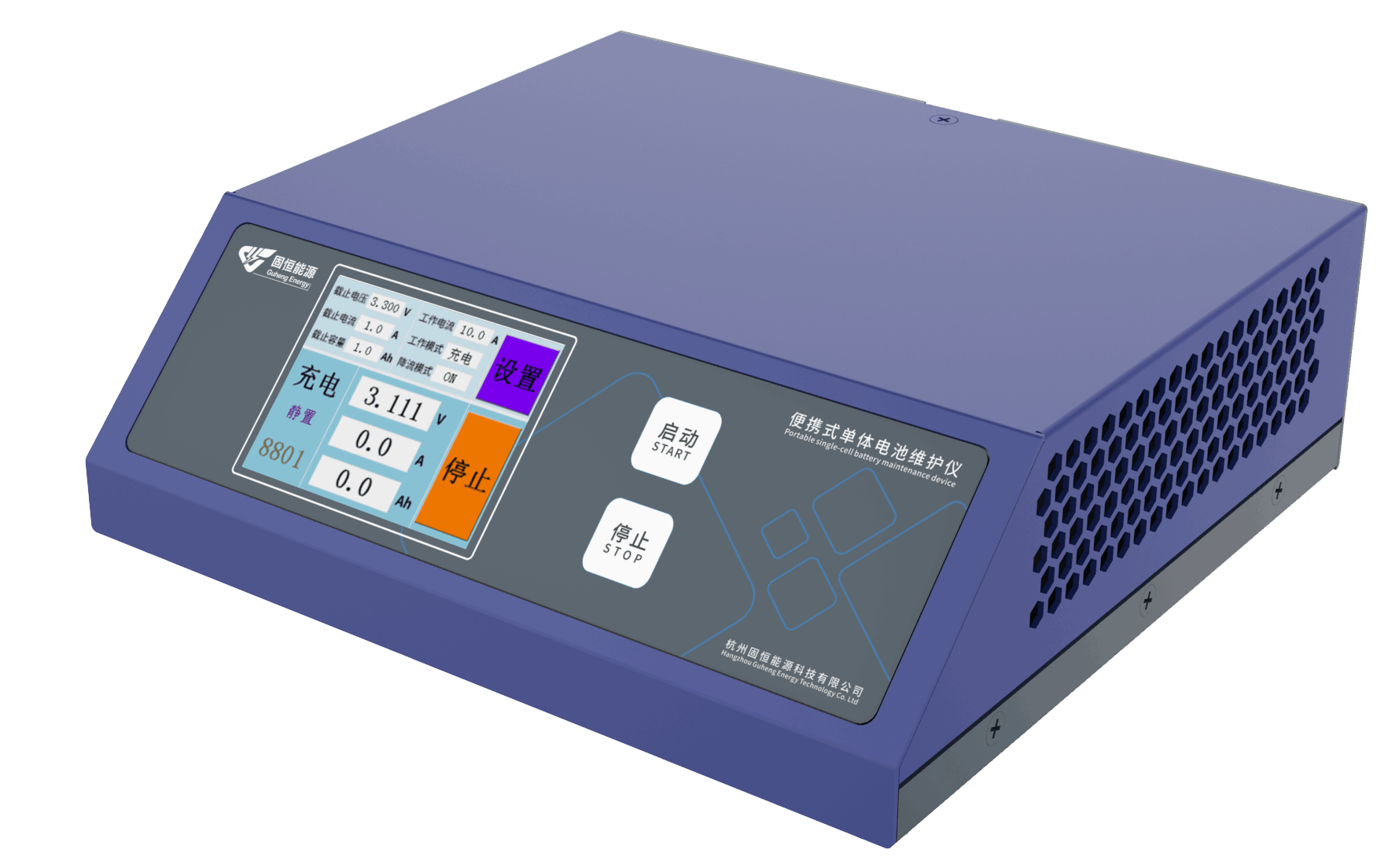

? ? ? ?該模組的各電芯最低電壓為3.179V，最高電壓為3.334V，壓差為0.155V。此時若是使用單體充放電維護儀逐個給單體電芯充電到一致的電壓，工作效率很低。需要使用均衡維護儀，將所有的單體電芯并放到一致的電壓（3.000V），維護后的效果如下：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.000 | 3.001 | 3.000 | 3.002 | 3.001 | 3.000 | 3.000 | 3.001 | 3.000 | 3.001 | 3.000 | 3.002 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3 | 3.001 | 3 | 3.002 | 3.001 | 3 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3 | 3.001 | 3 | 3.001 | 3 | 3.002 |
? ? ? ?此時該模組的各電芯壓差在3mv以內，壓差大的問題就很好的解決了。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.645 | 3.639 | 3.640 | 3.637 | 3.638 | 3.587 | 3.625 | 3.608 | 3.613 | 3.597 | 3.585 | 3.622 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.645 | 3.639 | 3.64 | 3.637 | 3.638 | 3.587 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.625 | 3.608 | 3.613 | 3.597 | 3.585 | 3.622 |
? ? ? ?該模組的各電芯最低電壓為3.585V，最高電壓為3.647V，壓差為0.062V。此時需要使用均衡維護儀，將所有的單體電芯并充到一致的電壓（3.650V），維護后的效果如下：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.649 | 3.650 | 3.650 | 3.648 | 3.650 | 3.650 | 3.649 | 3.650 | 3.650 | 3.648 | 3.649 | 3.649 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.649 | 3.65 | 3.65 | 3.648 | 3.65 | 3.65 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.649 | 3.65 | 3.65 | 3.648 | 3.649 | 3.649 |
? ? ? ?此時該模組的各電芯壓差在3mv以內，壓差大的問題就很好的解決了。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.334 | 3.119 | 3.423 | 3.291 | 3.476 | 3.169 | 3.294 | 3.387 | 3.279 | 3.184 | 3.211 | 3.302 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.334 | 3.119 | 3.423 | 3.291 | 3.476 | 3.169 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.294 | 3.387 | 3.279 | 3.184 | 3.211 | 3.302 |

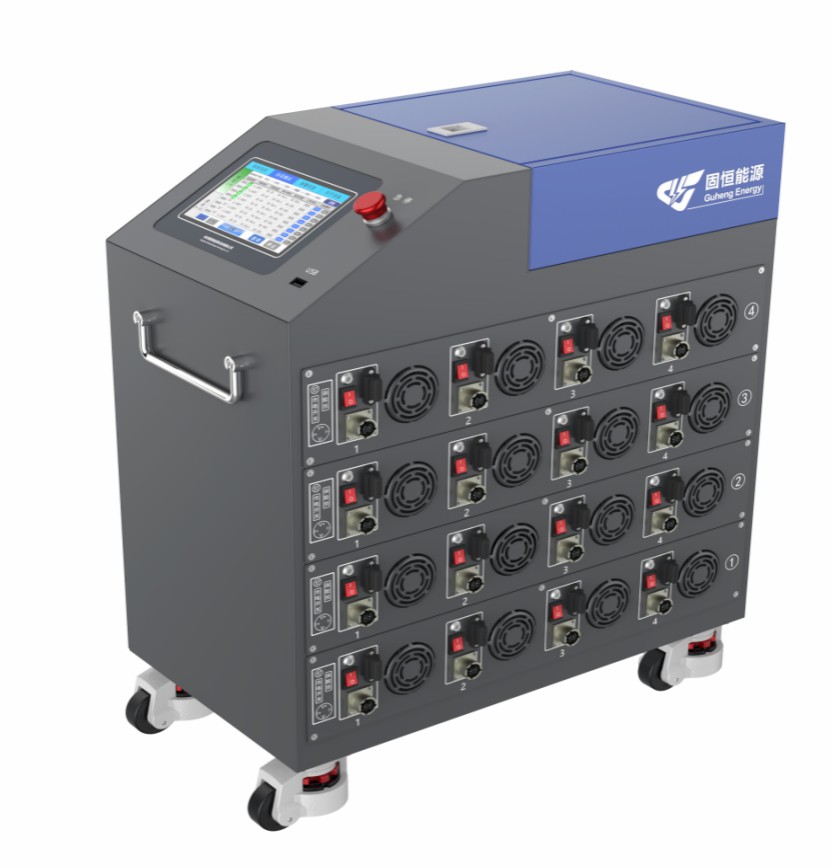

? ? ? ?該模組的各電芯最低電壓為3.119V，最高電壓為3.476V，壓差在0.3V以上。可以使用均衡維護儀，若想要維護效率更高，可以使用多通道的單體充放電維護儀，電池充放電的速度和充電電流大小有關，多通道單體充放電維護儀用20A的大電流同時給這十二個電芯充電。

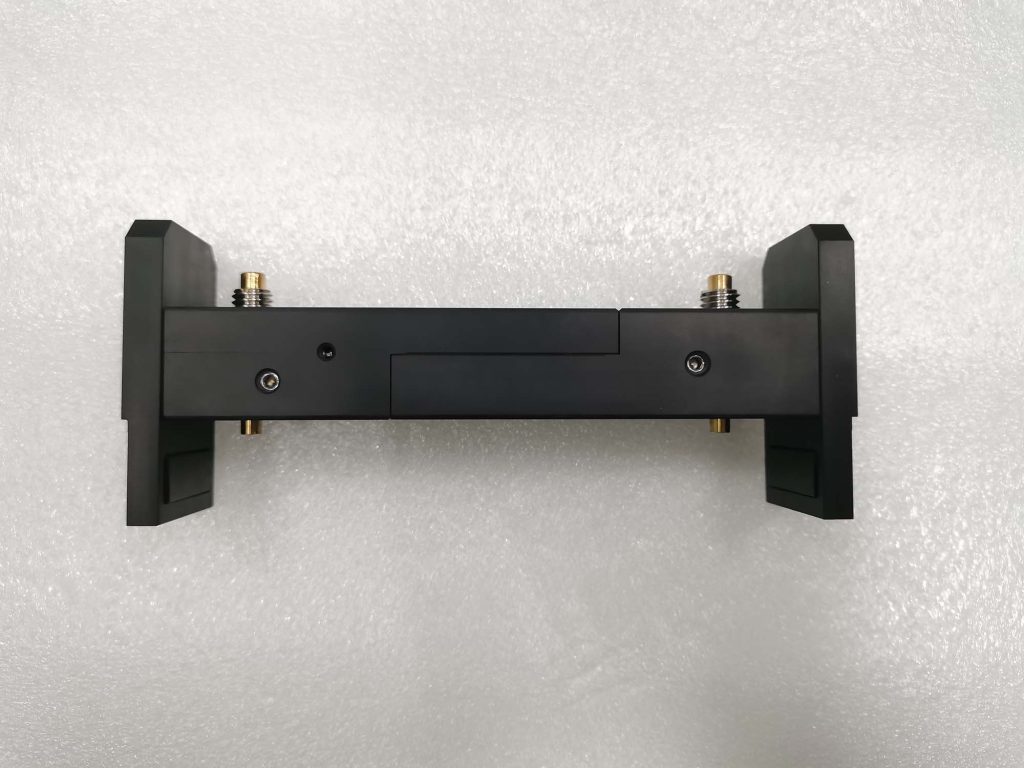

? ? ? ?為了便于夾子夾在電芯上，使用電極引出工裝引出需要維護的電芯，將它們同時充到一致的電壓（3.650V），維護后的效果如下：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
3.649 | 3.650 | 3.650 | 3.648 | 3.650 | 3.650 | 3.649 | 3.650 | 3.650 | 3.648 | 3.649 | 3.649 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 3.649 | 3.65 | 3.65 | 3.648 | 3.65 | 3.65 |
| 7 | 8 | 9 | 10 | 11 | 12 |
| 3.649 | 3.65 | 3.65 | 3.648 | 3.649 | 3.649 |
? ? ? ?此時該模組的各電芯壓差在3mv以內，壓差大的問題就很好的解決了。
? ? ? ?磷酸鐵鋰電池電壓和SOC曲線在3.00V-3.65V時曲率很低，所以均衡維護時一般滿充滿放（并充維護目標電壓選擇3.65V，并放維護目標電壓選擇3.00V）。三元鋰電池電壓和SOC曲線基本是線性關系，所以根據電芯電壓情況合理選擇目標電壓值。
? ? ? ?電流通過單體電芯，會在兩端產生的電位差（電勢差）稱為電壓降。簡單來說，電壓降就是指在電流通過單體電芯時，會使得電路中的電壓水平下降。這個下降的幅度取決于通過的電流大小和電芯阻值的大小。
? ? ? ?由于電壓降的存在，會導致給單體電池充電時，最后的實際電壓達不到設置的目標電壓，比如想要將一個模組內所有的電芯并充到3.500V，通常實際電壓達不到3.500V。
? ? ? ?我司設備為了解決電壓降的問題，設置了去極化功能。在即將達到截止電壓時，會自動降流。從而減小電壓降對于充放電維護的影響，使得維護后的實際電壓值更接近設置的目標電壓值。
